碳纸碳布连续化生产制备张力控制
碳纸碳布连续化生产制备张力控制

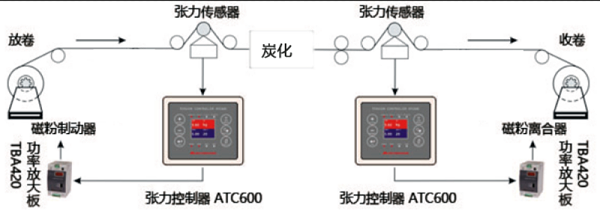

张力传感器检测带材的实时张力信号反馈给控制，控制器ATC620经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。此外，建议控制收卷用电动机的转速使磁粉离合器的滑差转速控制在规定的范围内，以降低滑动功率。
张力控制范围30-100N.m
|
张力控制系统配置 |
|||
|
部件 |
型号hxc恒信彩 |
数量hxc恒信彩 |
厂商hxc恒信彩 |
|
张力检测仪 |
RTS-100-Shxc恒信彩 |
1 |
外购 |
|
信号放大器hxc恒信彩 |
DTA610 |
1hxc恒信彩 |
外购 |
|
功率放大板hxc恒信彩 |
TBA420hxc恒信彩 |
1 |
外购 |
|
磁粉离合器 |
POC-100hxc恒信彩 |
1hxc恒信彩 |
外购 |
|
碳粉制动器 |
POB-100 |
1hxc恒信彩 |
外购 |
|
伺服控制器hxc恒信彩 |
ASD-A2-0721-L 1.1KW |
2hxc恒信彩 |
外购hxc恒信彩 |
|
变频电机 |
西门子hxc恒信彩 |
2hxc恒信彩 |
外购 |
|
支撑架及托辊hxc恒信彩 |
远航自制hxc恒信彩 |
2hxc恒信彩 |
