调速器25W

　　产品名称：调速器

　　额定功率：6W-300W

　　被控电机功率：25W

　　输出电压：AC 220V±15%，50Hz

　　工作环境：-10℃～50℃

　　调速范围：90r/min～1400r/min

　　电容值：2μF

　　被控电机功率：300W

　　电容值：120/14μF

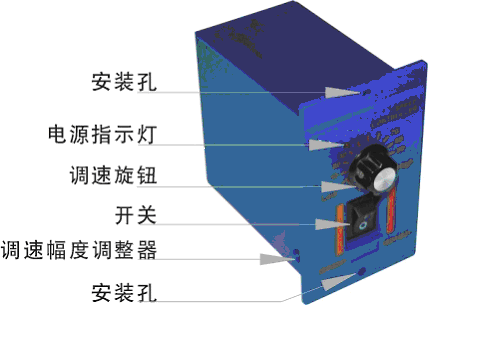

　　产品介绍：调速器交流单相异步电动机电子无级调速器主要用于控制单相交流感应电机,采用最新的电子控制技术制造而成。具有体积小、精度高、调速范围宽、耗能低、寿命长、使用方便等优点。

　　接线使用方法：

　　1.蓝蓝两线为电机反馈给调速器的测速信号线。当被控电机的功率为10W~140W时，电机黑红白三线为接电机绕组的引出线，其中调换红白两线的接线位置，则电机转向相反；当被控电机的功率为6W时，用“白绿黑”三线依次替换“黑红白”，其中调换绿黑两线的接线位置，则电机转向相反。

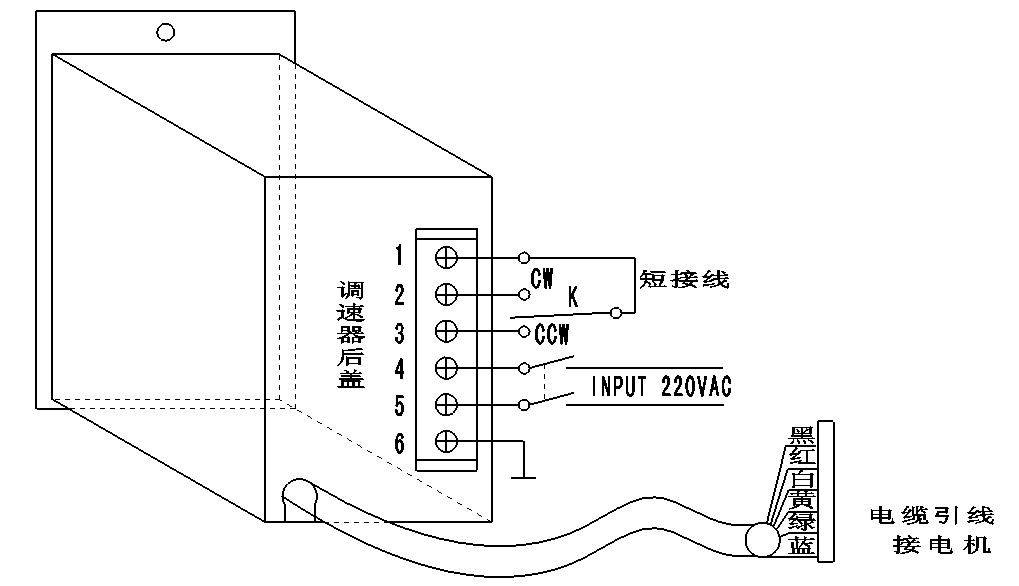

接线图

　　2.改变短接线K端位置，可改变电机转向。接2（CW）为顺时针方向，接3（CCW）为逆时针方向。电缆引线中黑红白三线为接电机绕组的引出线，调换红白两线的接线位置，则电机转向相反。黄绿两线为电机反馈给调速器的测速信号线，蓝线接地。

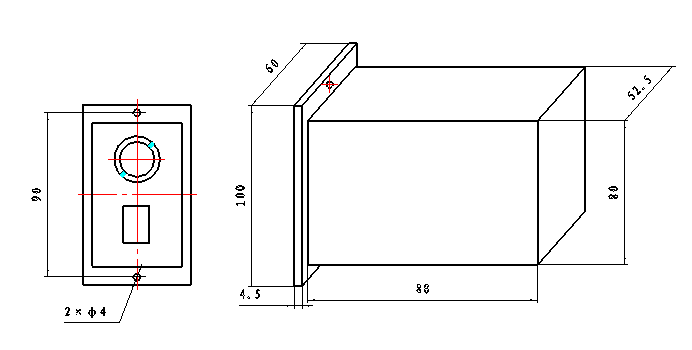

　　外型尺寸：


　　安装尺寸图：


　　注：调速器的安装只须在安装处按开孔尺寸开一孔后，把调速器塞入孔内，再用两枚螺丝钉紧固（螺钉旋紧即可，切勿过紧，以免损坏机壳）。
